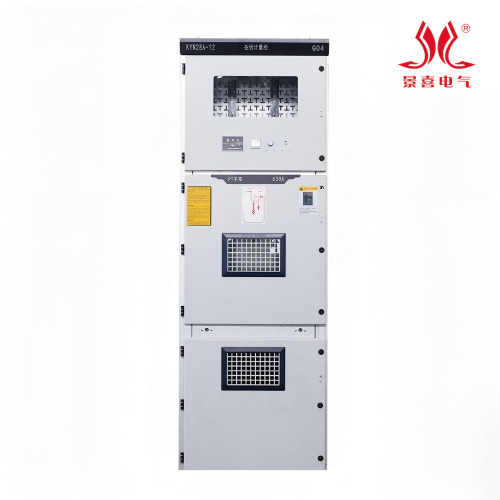

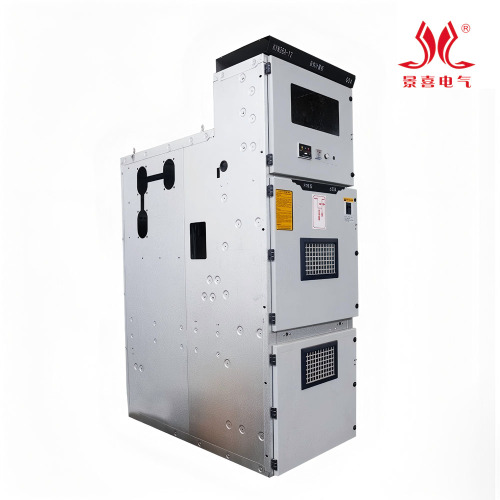

KYN28A serisi yüksek gerilim ölçüm kabini

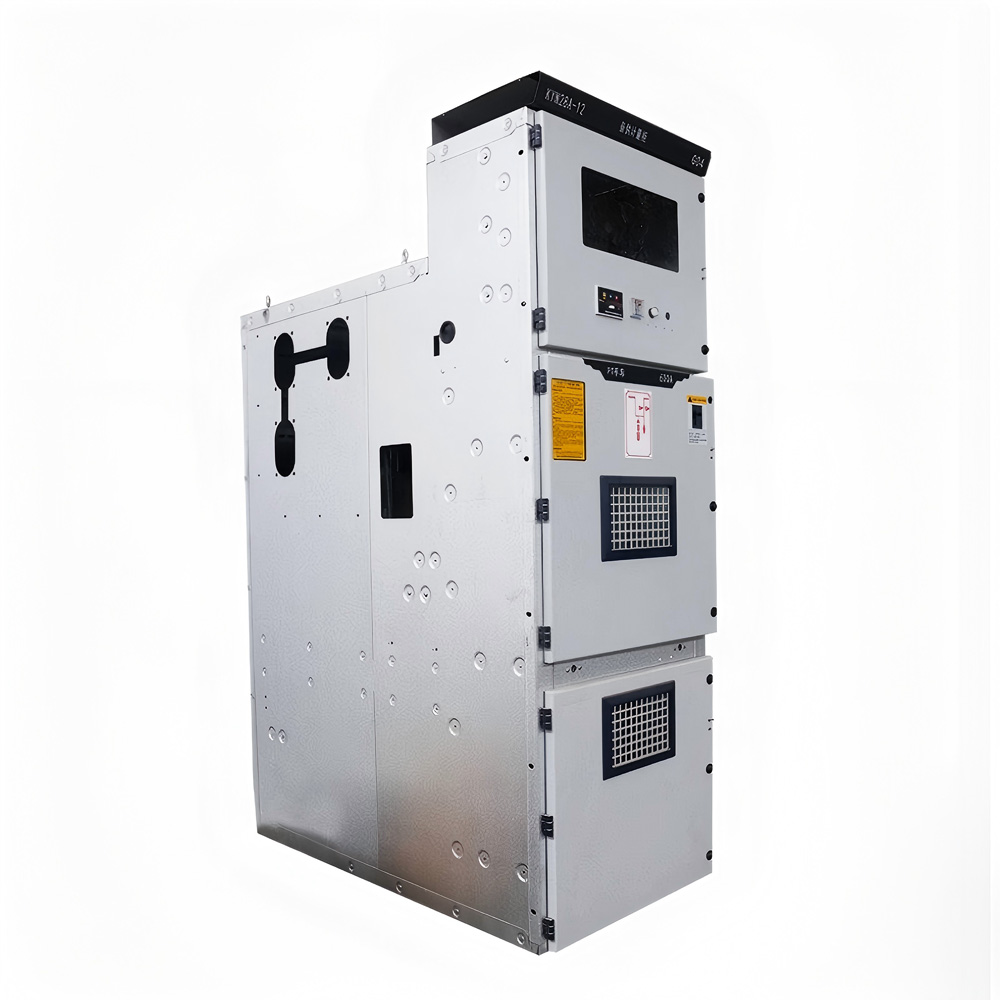

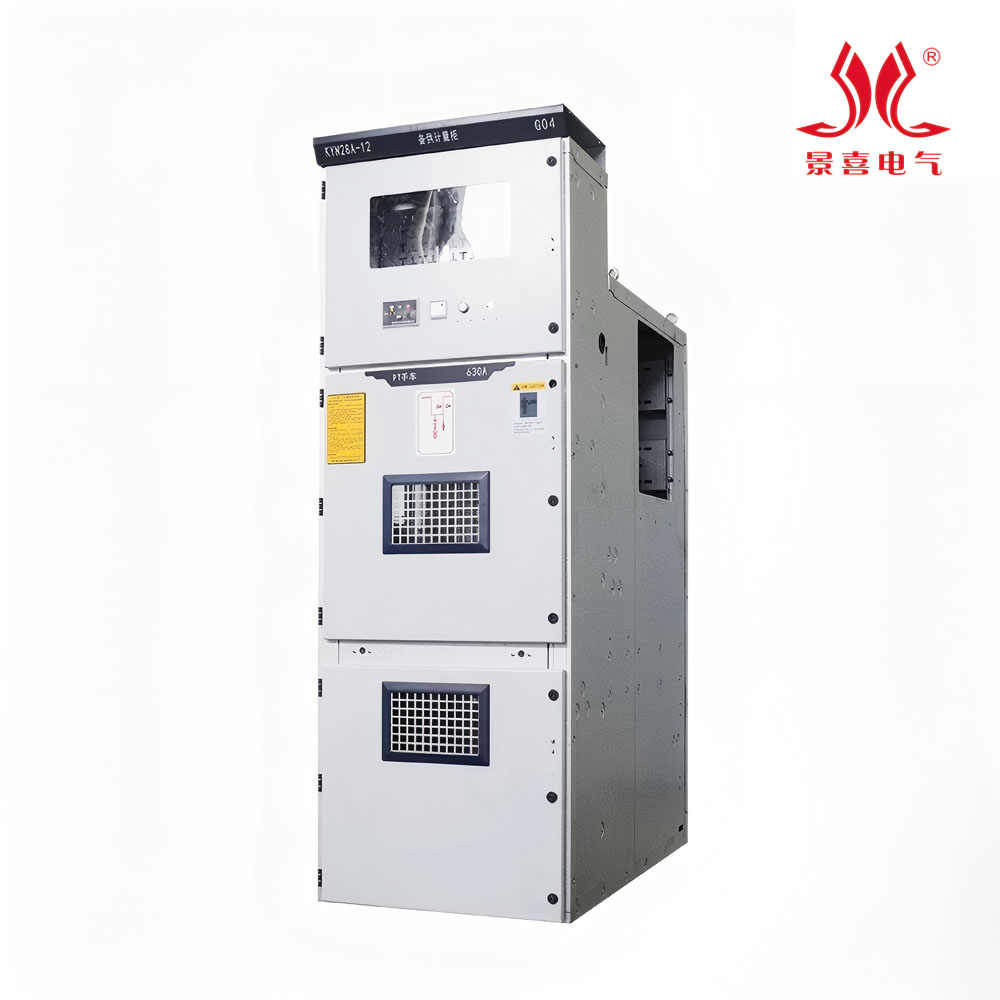

KYN28A-12 Ölçüm Kabini​

Yüksek voltajlı sistem elektrik enerjisi ölçümü için özel bir işlevsel ünite olan KYN28A-12 Ölçüm Kabini, trafo merkezlerinde, endüstriyel ve madencilik işletmelerinde ve büyük elektrik kullanıcılarında yaygın olarak kullanılan temel bir Elektrik Güç Ekipmanıdır. Prefabrik Trafo Merkezi ve Özel Güç Trafo Merkezi için ideal bir eşleştirme bileşeni olarak hizmet vererek, güç tedarik şirketleri ve kullanıcılar arasında doğru enerji ölçümü ve güvenilir elektrik ücreti ödemesi sağlar.​

Bu kabin, özel gerilim transformatörleri (PT), akım transformatörleri (CT) ve yüksek hassasiyetli enerji sayaçlarıyla donatılmış, iç mekan AC metal zırhlı, ortaya monte edilmiş bir yapıyı benimser. Elektrik faturalandırmasının hassasiyet gereksinimlerini tam olarak karşılayarak, üç fazlı aktif ve reaktif gücün doğru ölçülmesini sağlar. Kabinin bileşenleri rasyonel bir şekilde düzenlenmiştir ve yüksek voltaj ekipmanı güvenliği çalışma standartlarına uygun, kapsamlı koruma ve izolasyon önlemlerine sahiptir.

Ölçüm devresi, özel bir koruma yapısı aracılığıyla ana devreden etkili bir şekilde izole edilir ve ölçüm döngüsündeki ana devre sinyallerinden kaynaklanan paraziti önlerken sayaç verilerinin doğruluğunu ve stabilitesini sağlar. Sistem, merkezi yönetim için akıllı şebeke sistemlerine entegrasyonu kolaylaştıran ve akıllı güç dağıtımı yükseltmelerinin gereksinimlerini tam olarak karşılayan bir uzaktan iletişim arayüzüne sahiptir.

Temel teknik özellikler: nominal gerilim 12 kV, nominal frekans 50 Hz; ölçüm doğruluğu sınıfı PT 0.2 ve CT 0.2S; enerji sayacı çıkışı RS485/Modbus veya DL/T 645 protokollerini destekler; çalışma sıcaklığı aralığı -10°C ila +40°C ve bağıl nem ≤%90 (yoğuşmasız). Bu ürün, prefabrik trafo merkezleri ve özel güç trafo merkezleri için özelleştirilmiş konfigürasyon gereksinimlerini tam olarak karşılar.

KYN28-12 ölçüm kabini, kompakt tasarımı, kullanıcı dostu çalışması, hassas ölçüm yetenekleri ve güvenilir performansıyla, 12 kV yüksek gerilim sistemlerinde doğru enerji ölçümü için kritik bir bileşen olarak hizmet ederek çeşitli yüksek voltajlı güç dağıtım uygulamaları için güvenilir ve verimli ölçüm çözümleri sunar.

Yüksek gerilim sistemi enerji ölçümü için özel bir fonksiyonel ünite olan KYN28A-12 ölçüm kabini, trafo merkezlerinde, endüstriyel ve madencilik işletmelerinde ve büyük elektrik tüketicilerinde yaygın olarak kullanılan vazgeçilmez bir elektrikli cihazdır. Bu ekipman, hem prefabrik hem de özelleştirilmiş trafo merkezleri için ideal bir tamamlayıcı görevi görerek, hassas enerji ölçümü ve güç tedarikçileri ile kullanıcılar arasında güvenilir elektrik faturası ödemeleri sağlar.
